TMDSEMU200-U XDS200 USB Debug Probe
- XDS200 là dòng mạch nạp JTAG tầm trung được sử dụng để gỡ lỗi và lập trình các thiết bị nhúng của Texas Instruments (TI). Được thiết kế để cung cấp hiệu suất tốt và các tính năng phổ biến nhất.
- XDS200 là giải pháp cân bằng giữa chi phí thấp và hiệu suất tốt, nằm giữa XDS110 giá rẻ và XDS560v2 hiệu suất cao. XDS200 được thiết kế để thay thế dòng mạch nạp JTAG XDS510 cũ với thông lượng dữ liệu JTAG cao hơn, hỗ trợ thêm cJTAG (IEEE1149.7) và các chế độ gỡ lỗi ARM Serial Wire với chi phí giảm.
- XDS200 kết nối với bảng mạch mục tiêu thông qua đầu nối tiêu chuẩn 20 chân của TI làm kết nối JTAG chính (với nhiều bộ chuyển đổi cho đầu nối 14 chân của TI, 10 chân của Arm Cortex, 20 chân của Arm) và kết nối với máy tính chủ qua cổng USB2.0 tốc độ cao (480Mbps).
- XDS200 hỗ trợ các tiêu chuẩn truyền thống IEEE1149.1 (JTAG), IEEE1149.7 (cJTAG) và ARM’s Serial Wire Debug (SWD), Serial Wire Output (SWO), và hỗ trợ các mức giao diện từ +1.5v đến +4.1v.
- IEEE1149.7 hay Compact JTAG (cJTAG) là một cải tiến lớn so với JTAG truyền thống, vì nó hỗ trợ tất cả các tính năng của JTAG trong khi chỉ sử dụng hai chân, và có sẵn trong một số bộ vi điều khiển kết nối không dây TI.
- Serial Wire Debug (SWD) là một chế độ gỡ lỗi sử dụng hai chân (JTAG sử dụng bốn chân) và truyền dữ liệu ở tốc độ xung nhịp cao hơn so với JTAG. Serial Wire Output (SWO) thêm một chân nữa cho phép thực hiện các thao tác Trace đơn giản trên các bộ vi điều khiển được chọn có chứa lõi Cortex M.
- TMDSEMU200-U hiện đang được sản xuất bởi Blackhawk-DSP. Trước đây, sản phẩm này được sản xuất bởi Spectrum Digital. Hai sản phẩm này tương đương nhau.

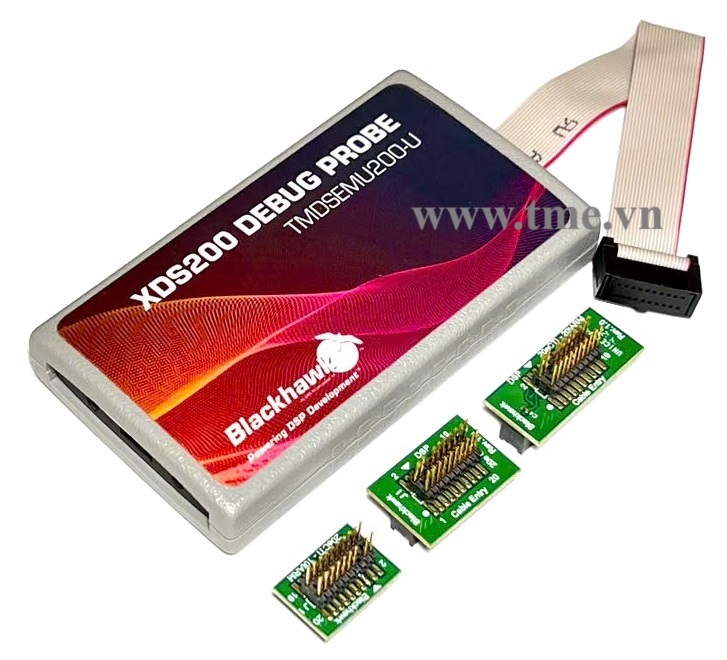

Bộ sản phẩm XDS200 bao gồm:
- Mạch nạp XDS200
- Adapter chuyển đổi từ 20 chân TI sang 14 chân TI
- Adapter chuyển đổi từ 20 chân TI sang 20 chân Arm
- Adapter chuyển đổi từ 20 chân TI sang 10 chân Arm Cortex
- Cáp USB2.0
- Hướng dẫn sử dụng nhanh
Devices supported:
- SimpleLink™ MCUs (CC13xx, CC26xx, CC3x, MSP432)
- C2000™ microcontrollers
- TM4C microcontrollers
- Hercules™ microcontrollers
- Sitara (AM335x, AM43xx, AM57xx, AM64xx, AM65xx, AMIC1xx*)
- Automotive SoCs (TDAx ADAS, DRAx infotainment)
- mmWave sensors (IWR/AWR14xx, IWR/AWR16xx, IWR68xx)
- OMAPL13x SoCs
- C674x and C66x (Keystone I) Floating point DSPs
- C642x and C645x
- 66AK2 and TCI66x Multicore DSP + Arm® SoCs (Keystone II)
- C55x Low-power DSPs
- UCD3x digital power devices
- PGA970 SoC
- Other TI SoCs with PRU, C674x, C66xx, Cortex M, Cortex R and Cortex A cores
Devices NOT supported:
- MSP430™ microcontrollers
- AWR12xx mmWave sensors
- C54x
- C62x, C670x, C671x, C672x, C640x and C641x
- F24x/C24x
- MIC1xx
